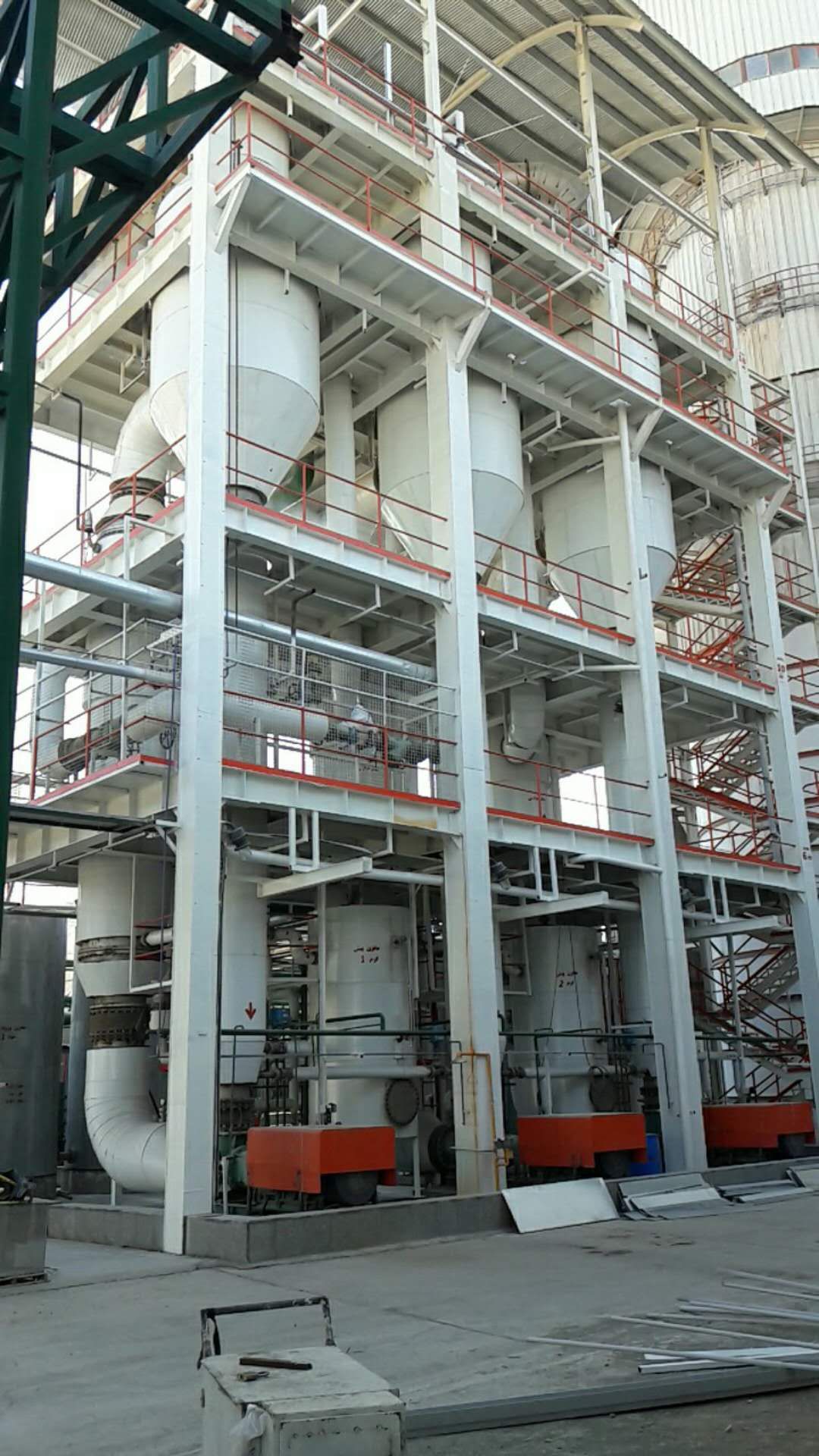

多效蒸发浓缩系统

多效蒸发是将前效的二次蒸汽作为下一效加热蒸汽的串联蒸发操作。在多效蒸发中,各效的操作压力、相应的加热蒸汽温度与溶液沸点依次降低。在蒸发生产中,二次蒸气的产量较大,且含大量的潜热,故应将其回收加以利用,若将二次蒸气通入另一蒸发器的加热室,只要后者的操作压强和溶液沸点低于原蒸发器中的操作压强和沸点,则通

产品介绍





多效蒸发是将前效的二次蒸汽作为下一效加热蒸汽的串联蒸发操作。在多效蒸发中,各效的操作压力、相应的加热蒸汽温度与溶液沸点依次降低。


在蒸发生产中,二次蒸气的产量较大,且含大量的潜热,故应将其回收加以利用,若将二次蒸气通入另一蒸发器的加热室,只要后者的操作压强和溶液沸点低于原蒸发器中的操作压强和沸点,则通入的二次蒸气仍能起到加热作用,这种操作方式即为多效蒸发。
多效蒸发中的每一个蒸发器称为一效。凡通入加热蒸汽的蒸发器称为第一效,用第一效的二次蒸气作为加热剂的蒸发器称为第二效,依此类推。采用多效蒸发器的目的是为了节省加热蒸气的消耗量。理论上,1kg加热蒸气大约可蒸发1kg水。 但由于有热损失,而且分离室中水的汽化潜热要比加热室中的冷凝潜热大,因此,实际上蒸发1kg水所需要的加热蒸气超过1kg。根据经验,蒸气的经济性(U=W/D),单效为0.91;双效为1.76;三效为2.5:四效为3.33;五效为3.71等。可见随着效数的增加,W/D的增长率逐渐下降。例如,由单效改为双效时,加热蒸汽大约可节省50%;而四效改为五效时,加热蒸汽只节省10%。但是,随着效数的增加,传热的温度差损失增大,使得蒸发器的生产强度大大下降,设备费用成倍增加。当效数增加到一定程度后,由于增加效数而节省的蒸气费用与所增添的设备费相比较,可能会得不偿失。

工业上必须对操作费和设备费作出权衡,以决定最合理的效数。最常用的为2~3效,最多为6效。

标签:多效蒸发器强制循环蒸发浓缩结晶
